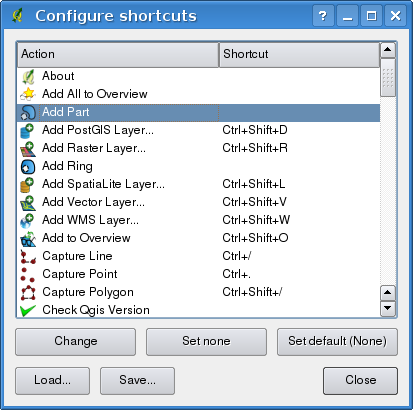

Основные инструменты¶

Видимость в пределах масштаба¶

Видимость слоя в пределах масштаба позволяет определить минимальный и максимальный масштабы, при которых слой будет видимым. Для включения видимости в пределах масштаба откройте диалоговое окно Свойства, дважды щёлкнув на слое в легенде. На вкладке Общие активируйте флажок Видимость в пределах масштаба и установите значения минимального и максимального масштаба.

Значения масштабов можно задать по первому масштабированию слоя, который вы хотите использовать, отмечая значение масштаба в строке состояния QGIS.

Управление отрисовкой карты¶

Отрисовка карты может контролироваться одним из следующих способов:

Измерение длин, площадей и углов¶

QGIS позволяет измерить реальное и неспроецированное расстояние между точками в соответствии с заданными эллипсоидом. Для указания эллипсоида, выберите пункт меню Установки ‣ Параметры, перейдите на вкладку Инструменты и выберите нужный вам эллипсоид. На этой же вкладке можно выбрать цвет линии, единицы измерения по умолчанию (метры или футы) и единицы измерения углов (градусы, радианы или грады).Чтобы измерить расстояние, нажимайте на карте, ставя на ней точки. Длина каждого сегмента получившейся линии, а также суммарный результат, будут показаны в окне измерений. Прекратить измерение можно, щёлкнув правой кнопкой мыши.

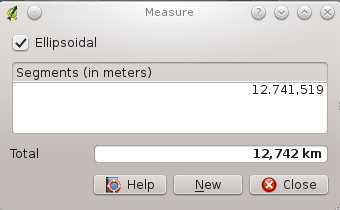

Figure Measure 1:

Measure Distance (KDE)

Аналогично осуществляется измерение площадей, в окне измерений выводится площадь указанной области. Кроме того, инструмент измерений будет прилипать к объектам выбранного слоя, при условии, что для слоя установлен порог прилипания (см. раздел Настройка порога прилипания и радиуса поиска). Так, если необходимо провести точное измерение длины линейного объекта или площади полигонального объекта, необходимо настроить порог прилипания, а затем выбрать слой. Теперь, при использовании инструмента измерений, при каждом нажатии кнопки мыши (в пределах порога прилипания), курсор будет прилипать к объектам этого слоя.

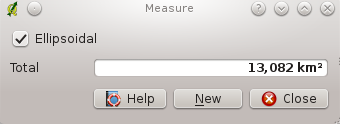

Figure Measure 2:

Measure Area (KDE)

Также, вы можете измерять углы, выбрав инструмент «Измерить угол». Курсор станет крестообразным. Нажмите для создания первого сегмента угла, который хотите измерить, затем перемещайте курсор для создания необходимого угла. Результат измерения будет показан во всплывающем диалоговом окне.

Figure Measure 3:

Measure Angle (KDE)

Выбор объектов¶

QGIS предоставляет несколько инструментов для выбора объектов на карте. Чтобы выделить один или несколько объектов нажмите на кнопку и воспользуйтесь одним из инструментов:

• ^{Выбрать отдельный объект}

• ^{Выбрать объекты прямоугольником}

• ^{Выбрать объекты полигоном}

• ^{Выбрать объекты произвольной линией}

• ^{Выбрать объекты в радиусе}

Снять выделение с объектов можно нажав на кнопку ^{Снять выделение во всех слоях}.

Знак авторского права¶

Знак авторского права добавляет информацию об авторском праве или любой другой текст на карту.

Figure Decorations 1:

The copyright Dialog

1. Выберите пункт меню Вид ‣ Оформление ‣ Знак авторского права. Откроется диалог (см. figure_decorations_1).

2. Введите текст, который вы хотите разместить на карте. Вы можете использовать язык разметки HTML, как показано в примере

3. Выберите местоположение надписи из раскрывающегося списка Размещение «Внизу справа»

4. Поставьте отметку в поле Включить знак авторского права

5. Нажмите кнопку [OK]

В примере выше (по умолчанию) символ авторского права с датой размещается в нижнем правом угол поля карты.

Указатель «север-ю㻶

Указатель «север-юг» размещает на карте простую стрелку, направленную на север. В настоящее время для указателя доступен только один стиль. Вы можете задать направление указателя или позволить QGIS определить его автоматически. Если вы выберите вариант автоматического определения направления, то QGIS предположит лучшее направление для указателя. Разместить указатель возможно в любом из четырех углов поля карты.

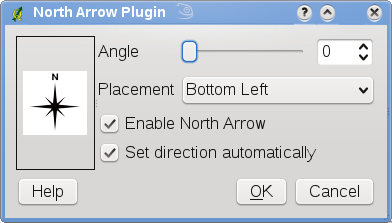

Figure Decorations 2:

The North Arrow Dialog

Масштабная линейка¶

Масштабная линейка добавляет простую масштабную линейку на поле карты. Вы можете определить стить и местоположение линейки аналогично панели надписей.

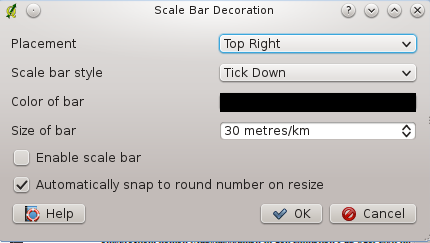

Figure Decorations 3:

The Scale Bar Dialog

QGIS поддерживает отображение масштаба только в тех же единицах измерения, что и карта. То есть, если единица измерения на вашем слое — метр, вы не можете добавить масштабную линейку в футах. Аналогично, если вы используете десятичные градусы, то не можете создать масштабную линейку с единицей измерения метр.

Для добавления масштабной линейки:

1. Выберите из меню Вид ‣ Оформление ‣ Масштабная линейка. Откроется диалог (см. figure_decorations_3)

2. Выберите вариант размещения в открывающемся списке Размещение «Внизу слева»

3. Выберите стиль из списка Стиль линейки «Штрихи вниз»

4. Выберите цвет линейки Цвет линейки или используйте черный цвет по умолчанию

5. Установите размер линейки и надписей Размер линейки «30 градусов»

6. Убедитесь, что флажок Включить масштабную линейку включен

7. ополнительно можете выбрать автоматическое изменение размера для округления показателя при изменении размера поля карты Автоматически изменять размер для округления показателя

8. Нажмите кнопку [OK]

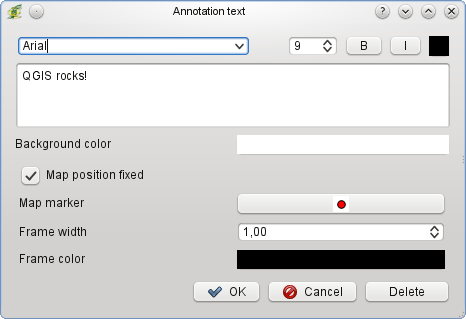

Диалоговая аннотация¶

Дополнительно, вы можете создавать свои собственные диалоговые аннотации. Инструмент ^{Диалоговая аннотация} полезен для отображения атрибутов векторного слоя в виде индивидуальной формы, настроенной в Qt Designer (см. figure_custom_annotation). Это похоже на конструктор форм для инструмента «Определить объекты», но отображается в виде аннотации. Для получения дополнительной информации посетите блог QGIS http://blog.qgis.org/node/143.

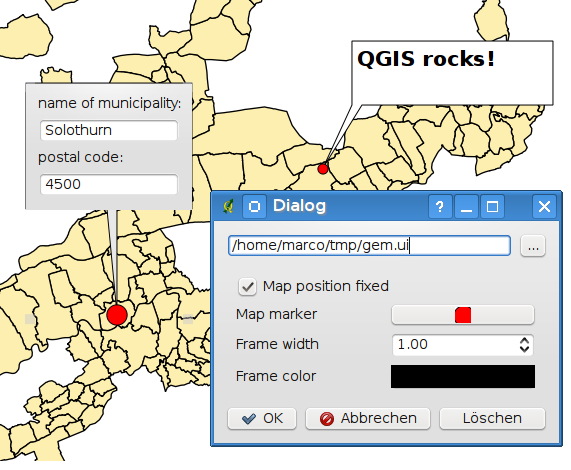

Figure annotation 2:

Customized qt designer annotation form

Создание закладки¶

Для создания закладки:

1. Масштабируйте или панорамируйте карту до интересующей вас территории.

2. Выберите пункт меню Вид ‣ Новая закладка или нажмите Ctrl-B.

3. введите описательное имя для закладки (до 255 символов)

4. Нажмите Enter, чтобы добавить закладку, или [Удалить] для удаления существующей закладки

Помните, что можно иметь множество закладок с одинаковыми названиями.

Работа с закладками¶

Для использования закладок и управления ими выберите пункт меню Вид ‣ Показать закладки. Диалоговое окно Пространственные закладки позволяет просматривать или удалять закладки. Но нельзя редактировать название закладки или координаты.

Просмотр закладки¶

В диалоговом окне Пространственные закладки, выберите необходимую закладку, нажав на неё, затем нажмите кнопку [Увеличить до]. Также можно просмотреть закладку, дважды нажав на неё.

Удаление закладки¶

Для удаления закладки из диалогового окна Пространственные закладки выберите её и нажмите кнопку [Удалить]. Подтвердите ваш выбор нажатием на кнопке [ОК] или отмените удаление нажатием кнопки [Отменить].

Встраивание слоёв¶

Следующий диалог позволяет встраивать слои из другого проекта:

1. Нажмите кнопку , чтобы указать другой проект из набора данных «Аляска».

2. Выберите проект grassland. Содержимое проекта будет отображено в диалоге (см. figure_embed_dialog).

3. Зажмите клавишу Ctrl и выделите слои grassland и regions. Эти слои будут встроенны в текущий проект.

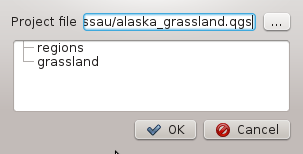

Figure Nesting 1:

Select layers and groups to embed

Хотя встроенные слои можно редактировать, изменение их свойств, например, символики или подписей невозможно.

Удаление встроенных слоёв

Вызовите контекстное меню слоя и выберите Удалить.
